ΠΑΦΙΛΗ - Σκαλωσιά Μπετόν Τ1

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ Τ1 (Κατηγορία Β)

Η σκαλωσιά μπετόν Παφίλη έχει υψηλή ικανότητα φόρτωσης και μπορεί να χρησιμοποιηθεί σε οποιοδήποτε κατασκευαστικό έργο.

Είναι πιστοποιημένη σύμφωνα με τα ακόλουθα Ευρωπαϊκά πρότυπα:

ΕΛΟΤ ΕΝ 74-1
ΕΛΟΤ ΕΝ 39/2001
ΕΛΟΤ ΕΝ 12811-1/2003
ΕΛΟΤ ΕΝ 12812/2008

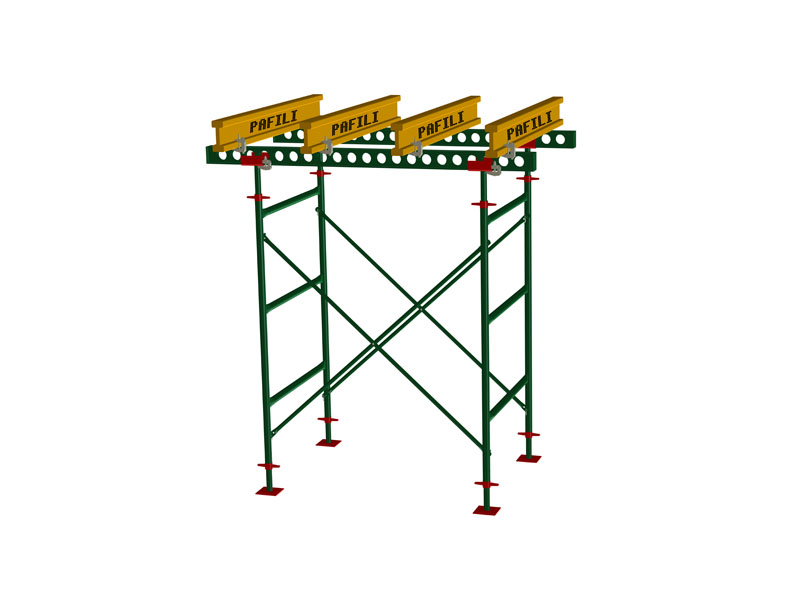

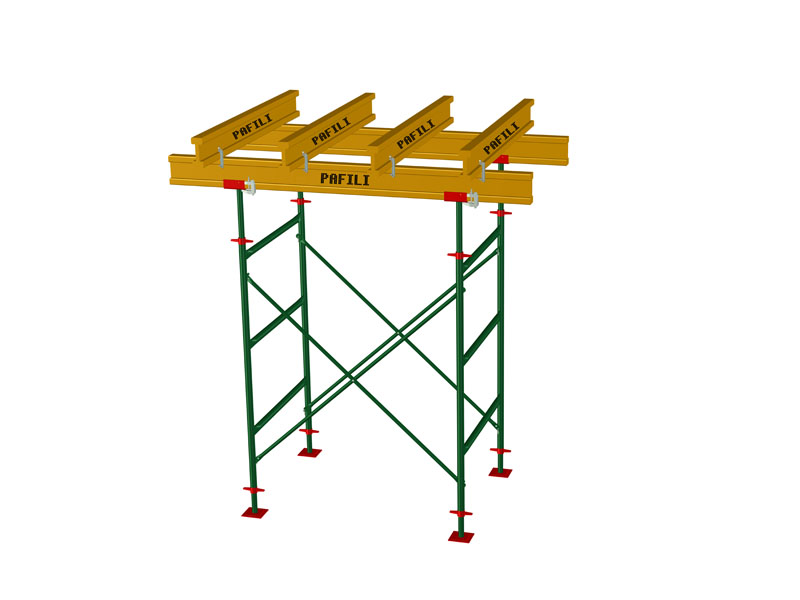

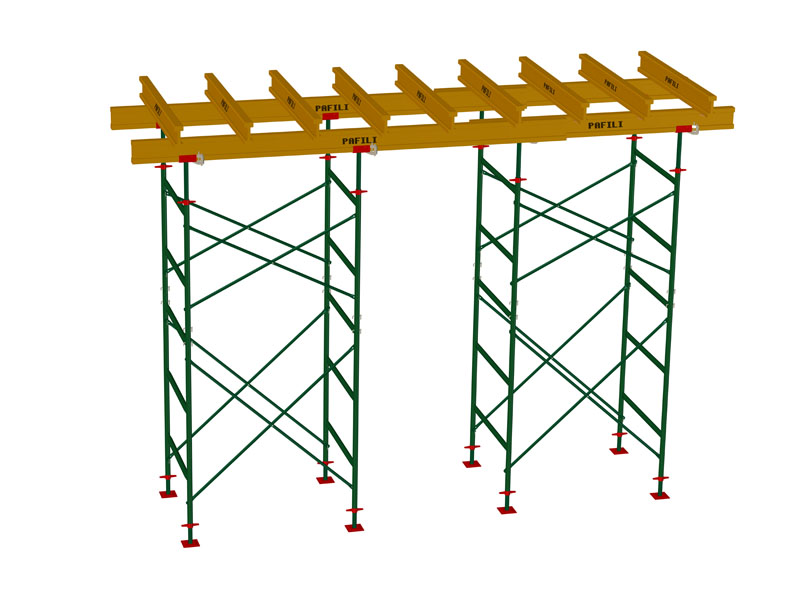

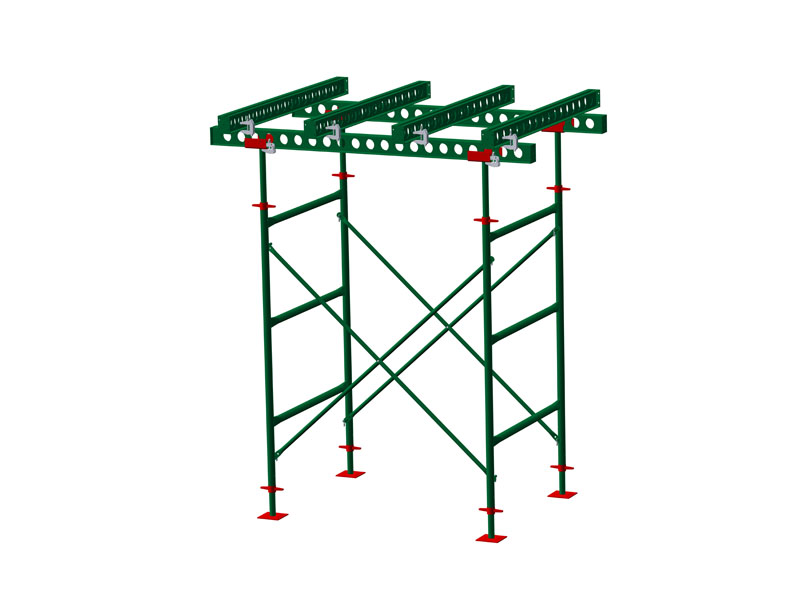

Ο πλήρης πύργος 1.20 Χ 1.55m αποτελείται από:
- Πλαίσια 1.20 x 1.80m, Ø 48.8 x 4mm
- Πλαίσια 1.20 x 1.20m, Ø 48.8 x 4mm
- Βίδες άνω και κάτω Ø 40 x 5mm, μήκους 0.70m
Ελάχιστο ύψος πύργου 1.80 x 1.20: 1.95m
Μέγιστο ύψος πύργου 1.80 x 1.20: 2.85m
(Δεν συμπεριλαμβάνονται τα ταμπάνια και τα καδρόνια στις βίδες άνω)
Ποιότητα χάλυβα: S235 & S355

Οι σύνδεσμοι είναι κατασκευασμένοι σύμφωνα με το πρότυπο ΕΝ 74-1.

Όλα τα προϊόντα μπορούν επίσης να διατεθούν γαλβανισμένα.

Καταλογος Προϊοντων

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ Τ1

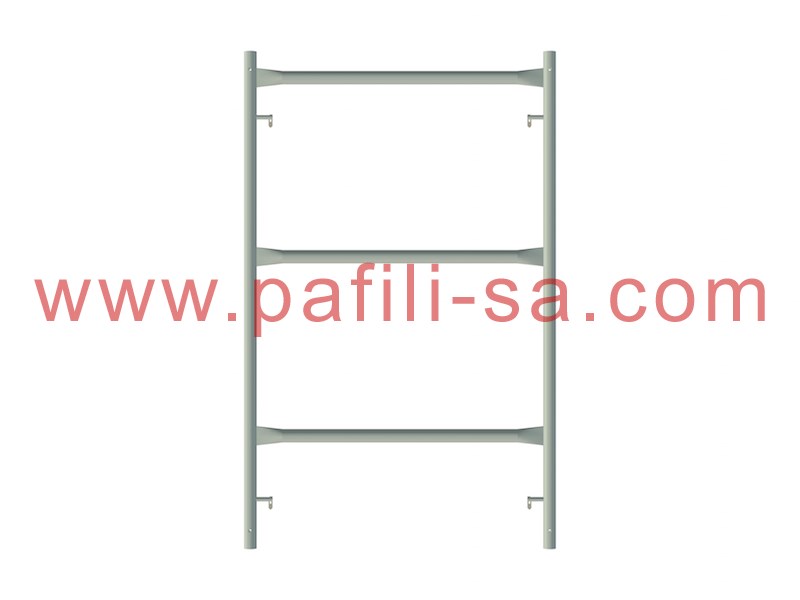

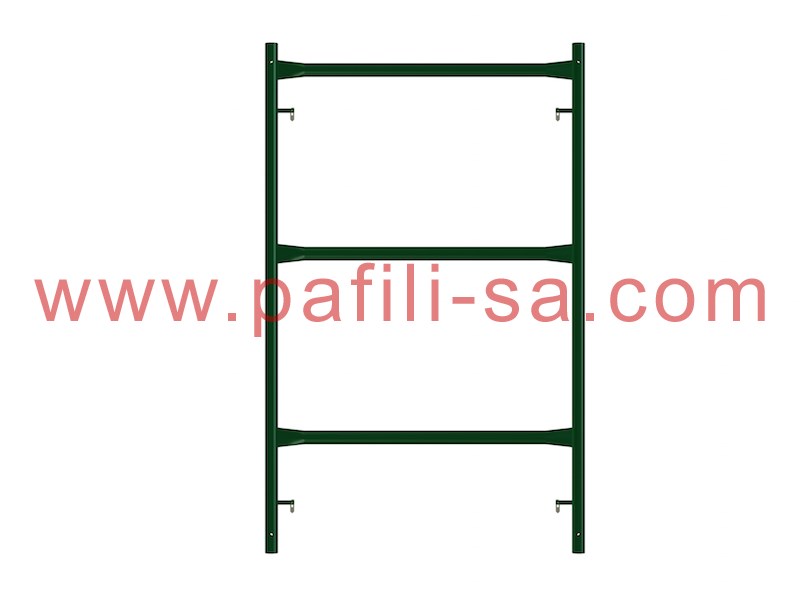

401 Πλαίσιο 1.80 X 1.20 m

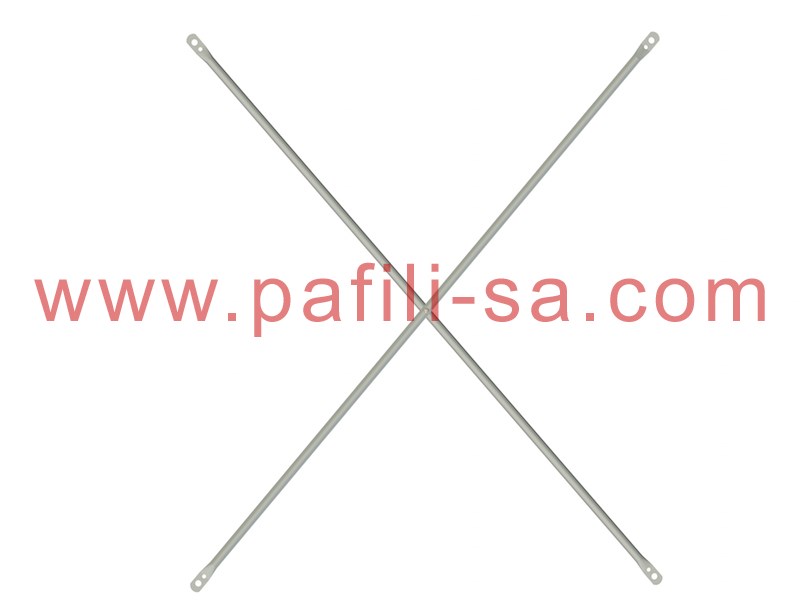

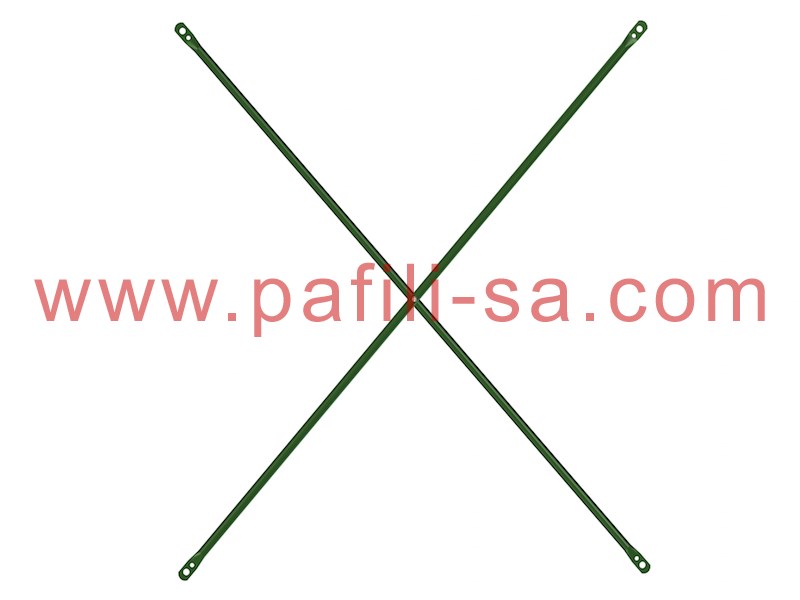

402 Χιαστί 2.10 m

(Ø27 X 2 mm)

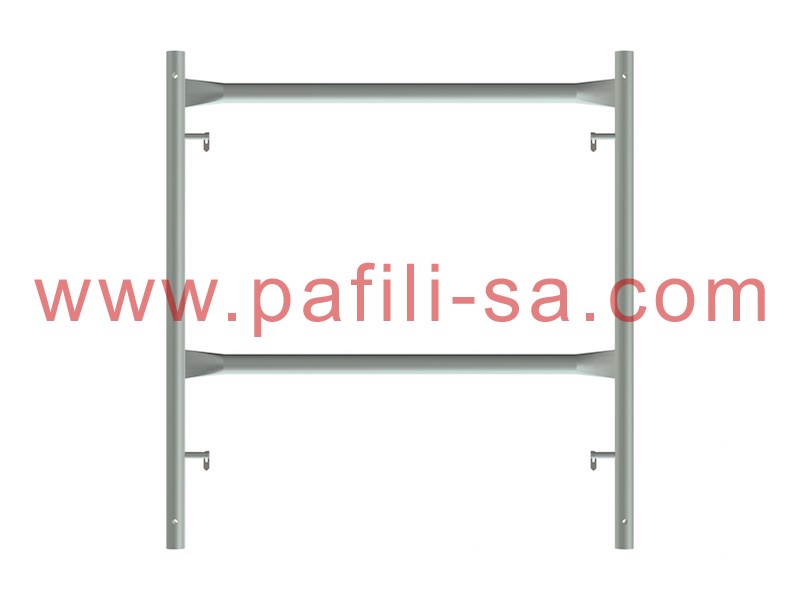

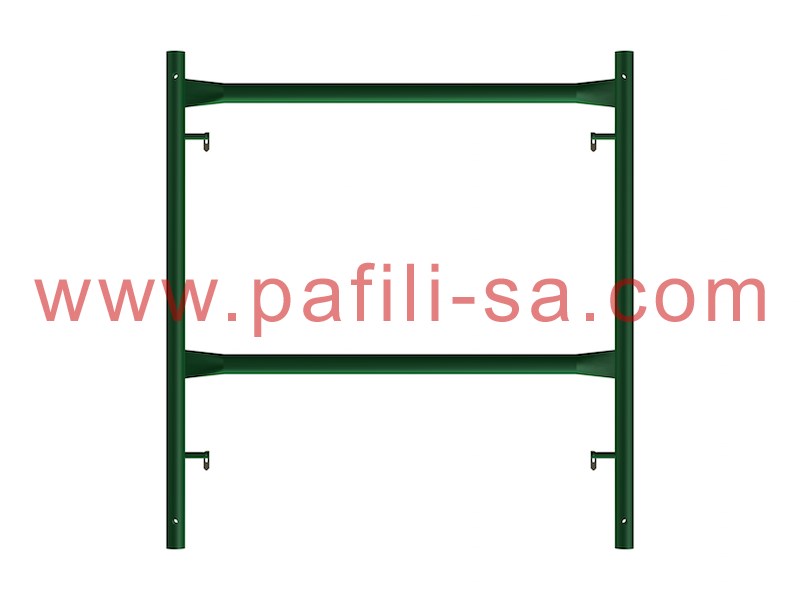

403 Πλαίσιο 1.20 X 1.20 m

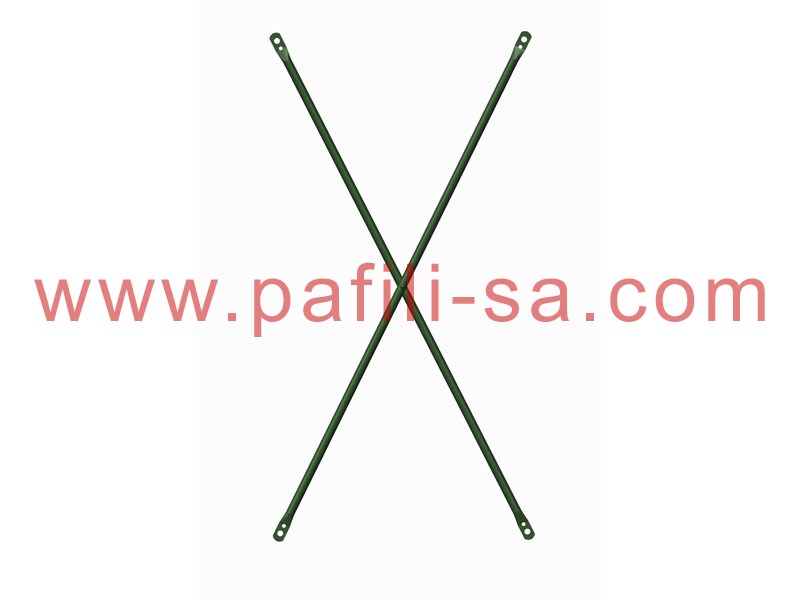

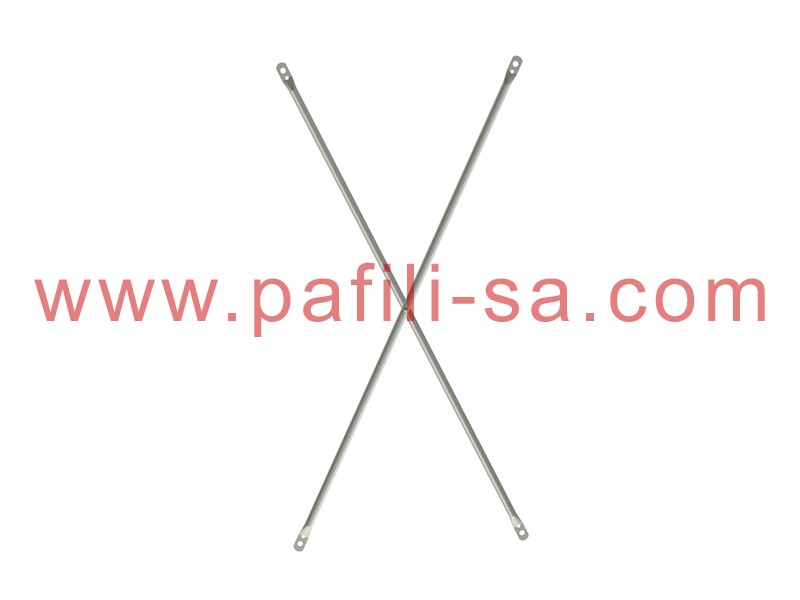

404 Χιαστί 1.75m

(Ø27 X 2 mm)

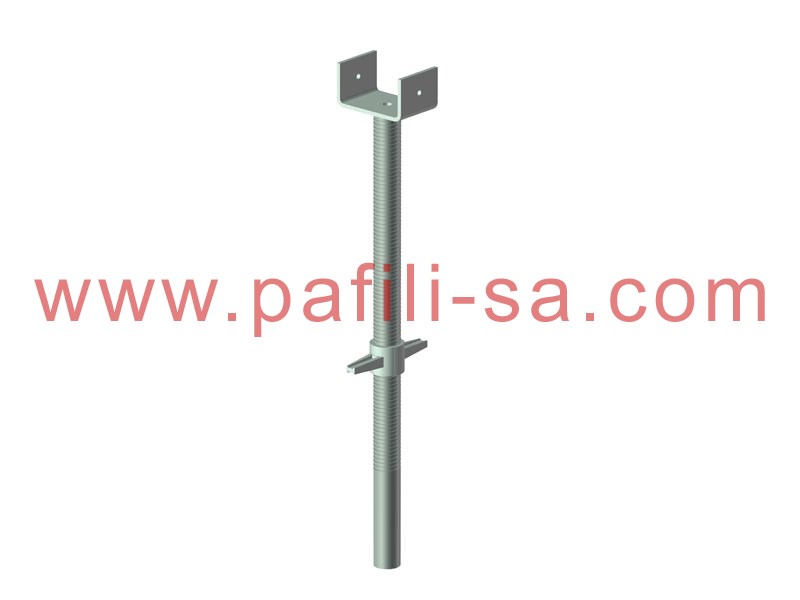

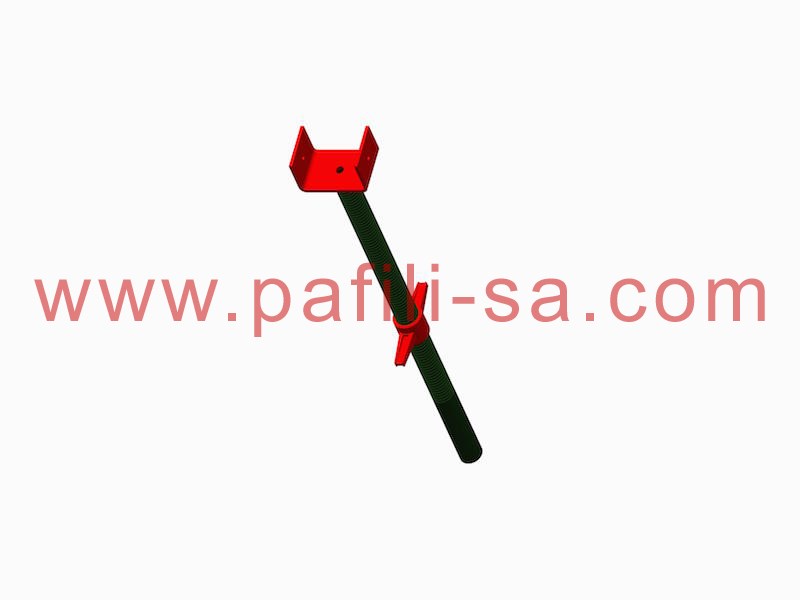

405 Βίδα άνω 11 cm

(Ø40 X 5 mm)

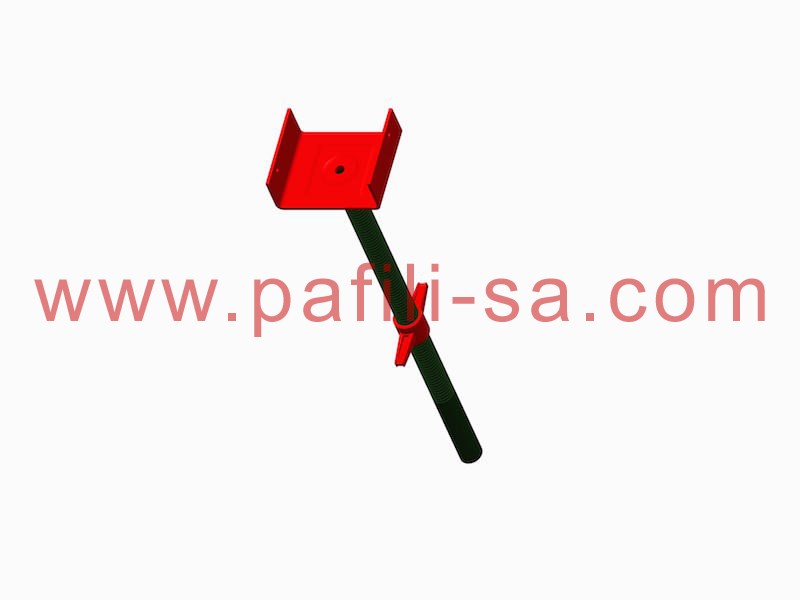

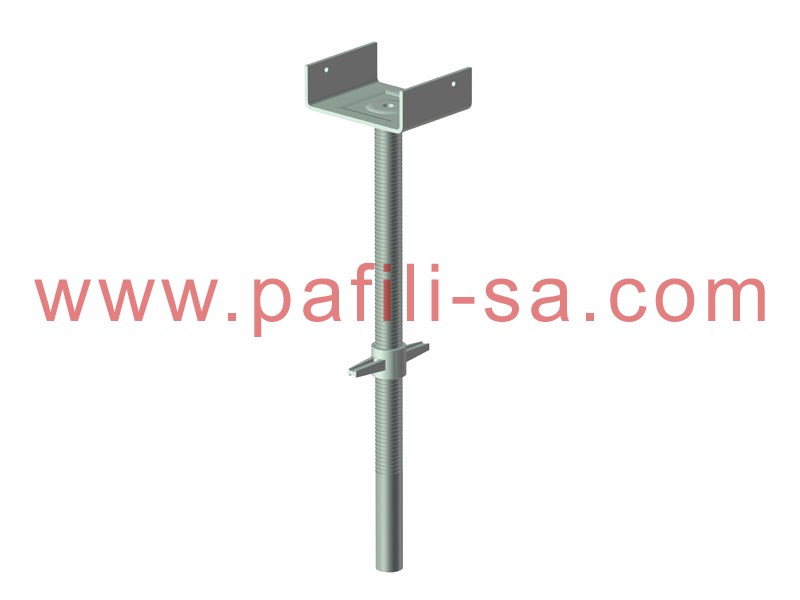

406 Βίδα άνω 17 cm

(Ø40 X 5 mm)

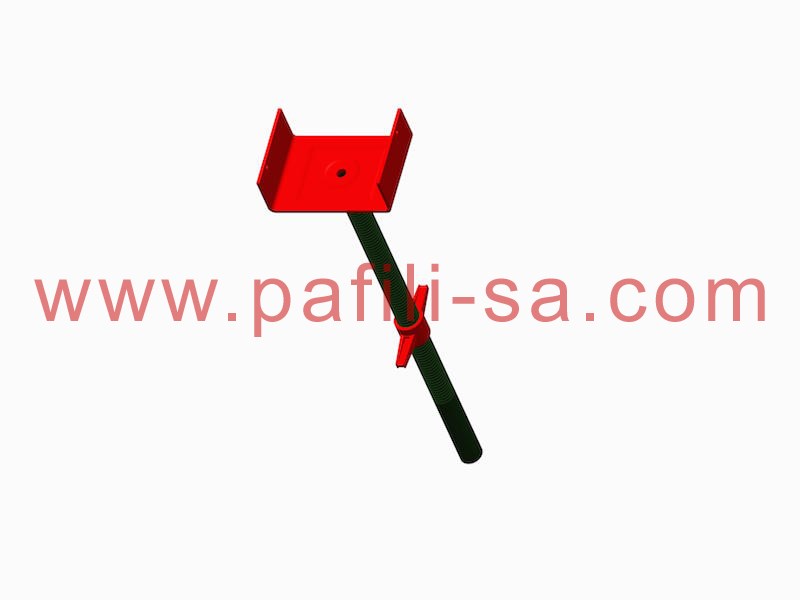

407 Βίδα άνω 21 cm
(Ø40 X 5 mm)

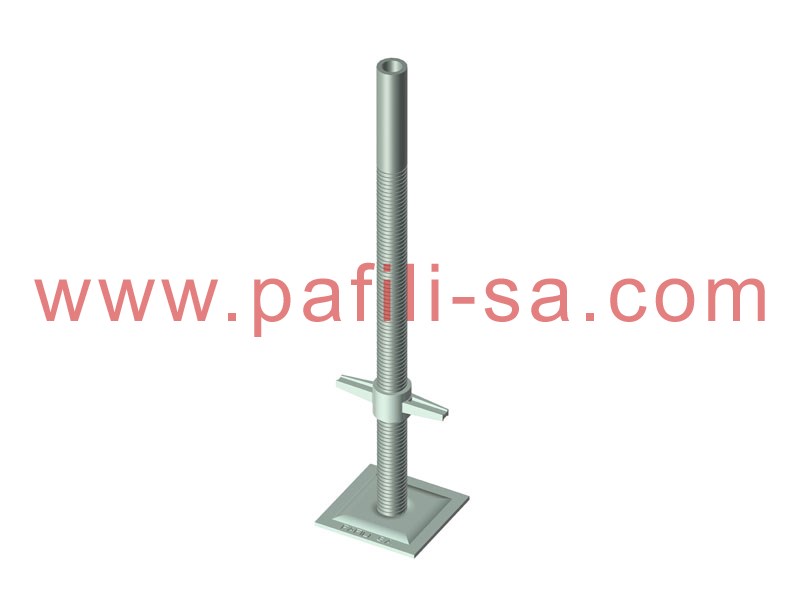

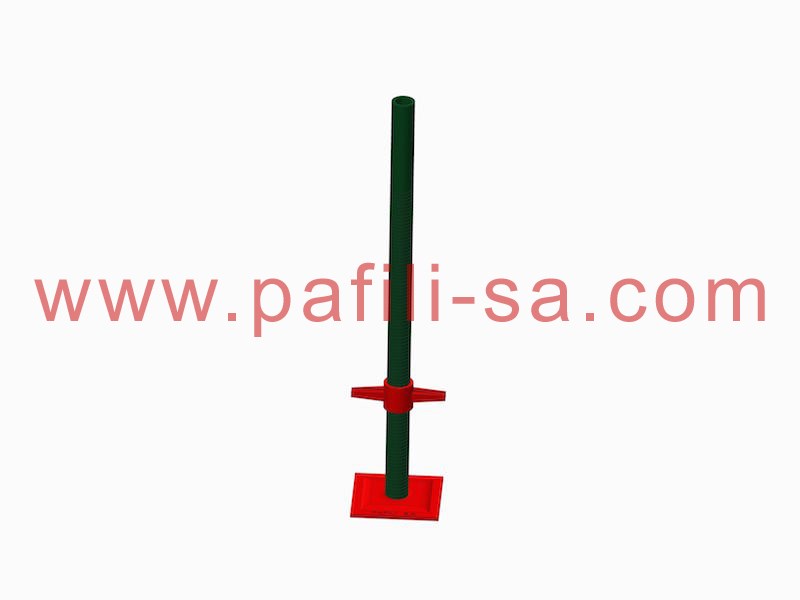

408 Βίδα κάτω

(Ø40 X 5 mm, μήκους 0.70m)

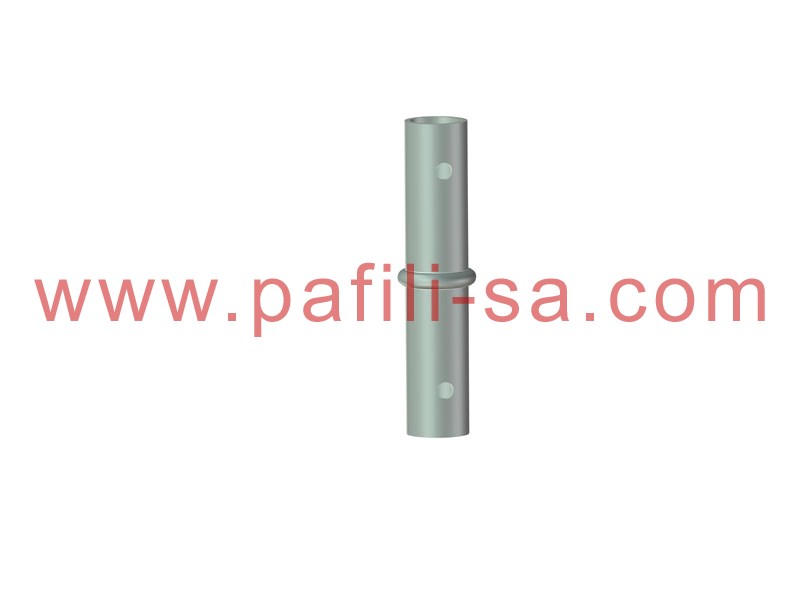

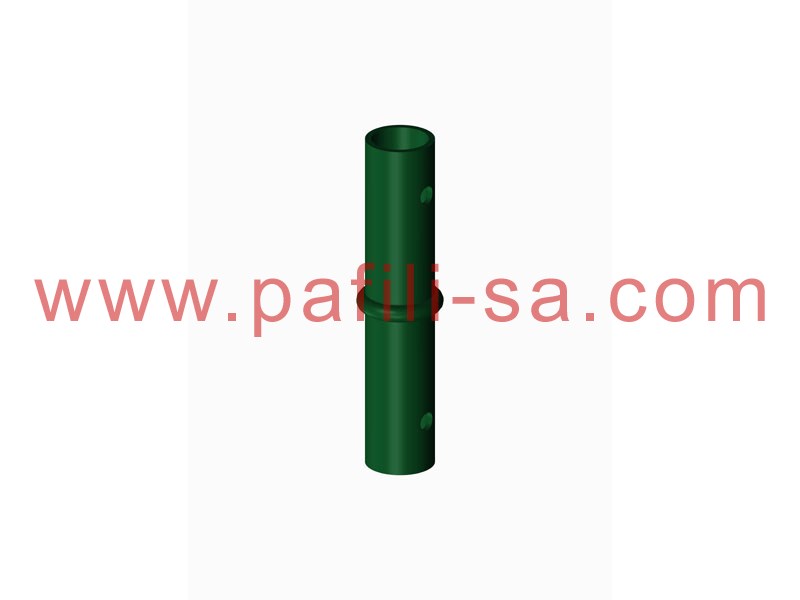

310 Ποτηράκι
(Ø40 x 3.2mm, μήκους 0.20m)

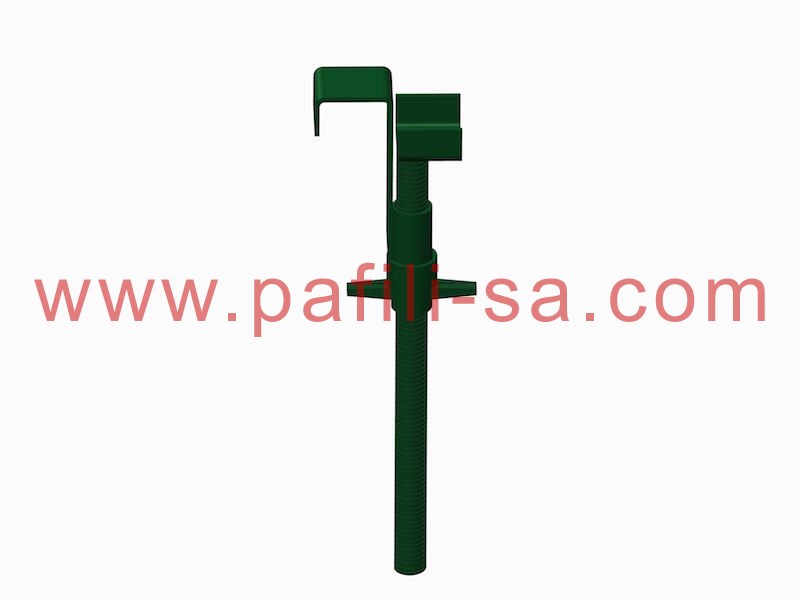

311 Υποδοχή στήριξης
MP-110 & G-20

-Π- με σωλήνα

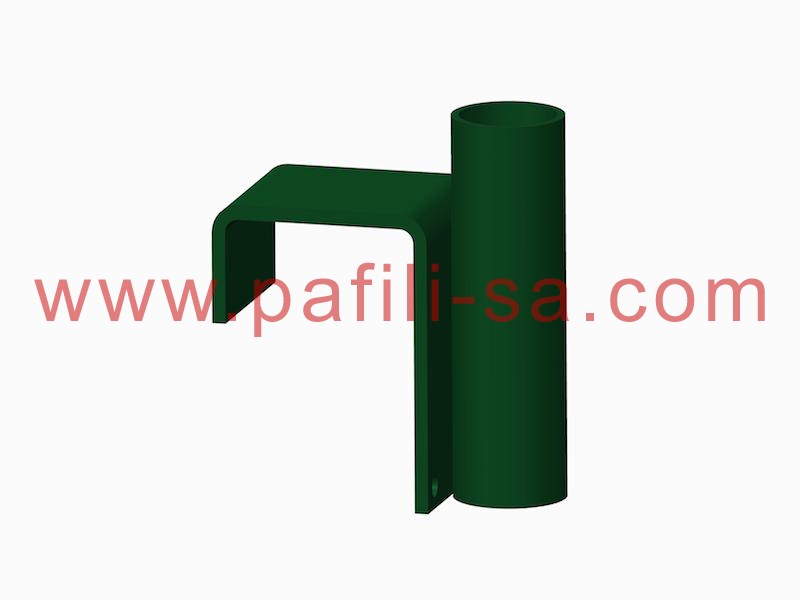

312 για MP-110
313 για G-20

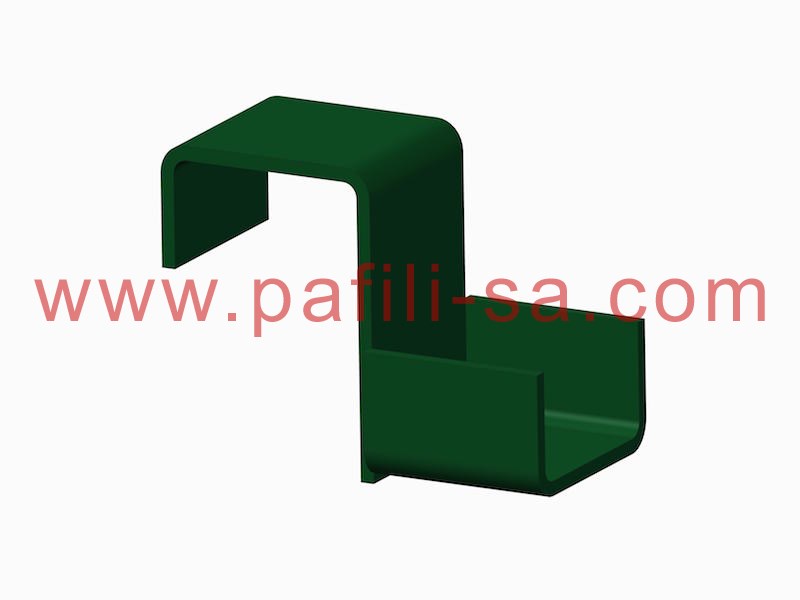

Διπλό -Π- με σωλήνα

314 για MP-110
315 για G-20

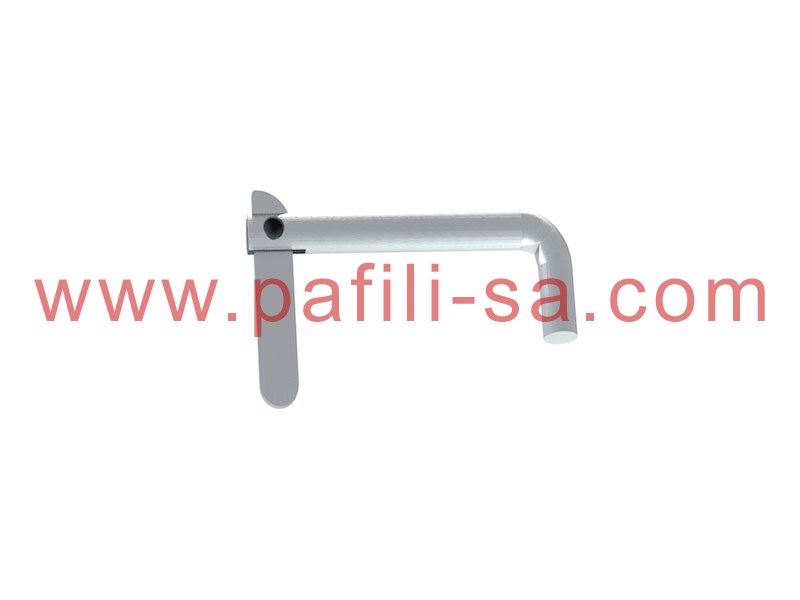

317 Πείρος ασφάλειας πλαισίων

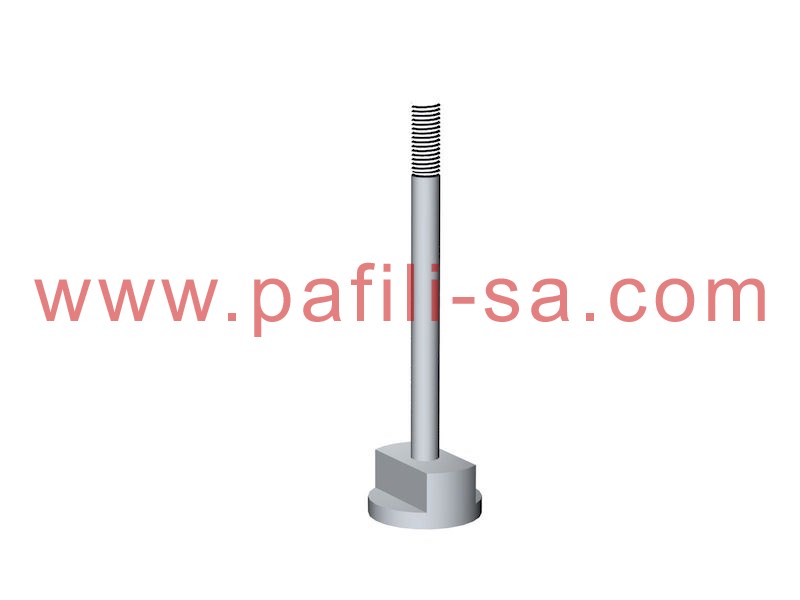

318 Βίδα L: 146

319 Βάση για κεκλιμένες επιφάνειες
(προσαρμόζεται στην βίδα άνω)

322 Πλευρικό σύστημα (μήκους 0.70m)

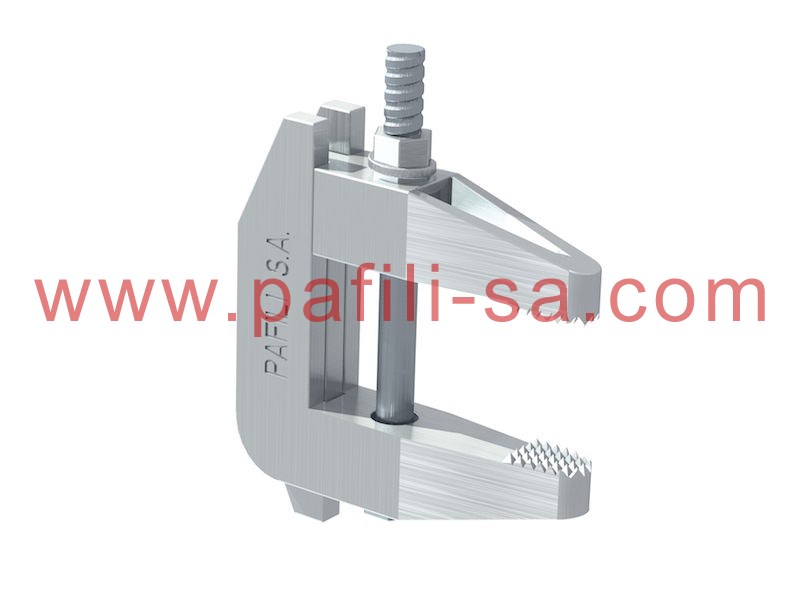

323 Σφιγκτήρας για MP-110
και G-20

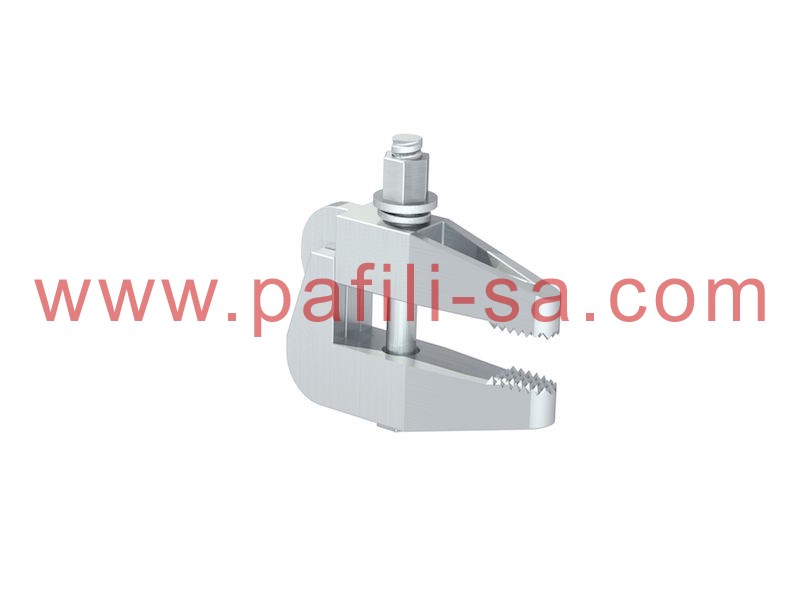

324 Σφιγκτήρας για MP-110

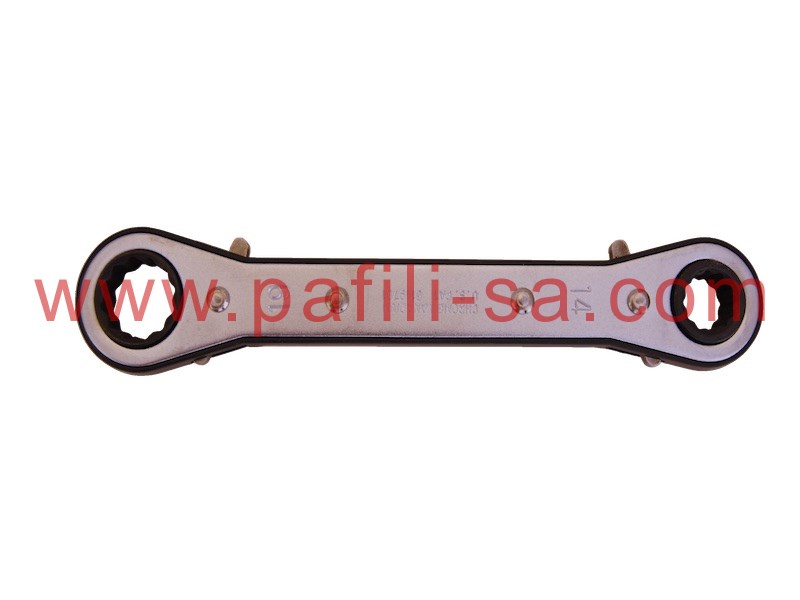

325 Κλειδί σφιγκτήρων για MP-110

MP-110

326		1.70 m
327		2.20 m
328		2.70 m

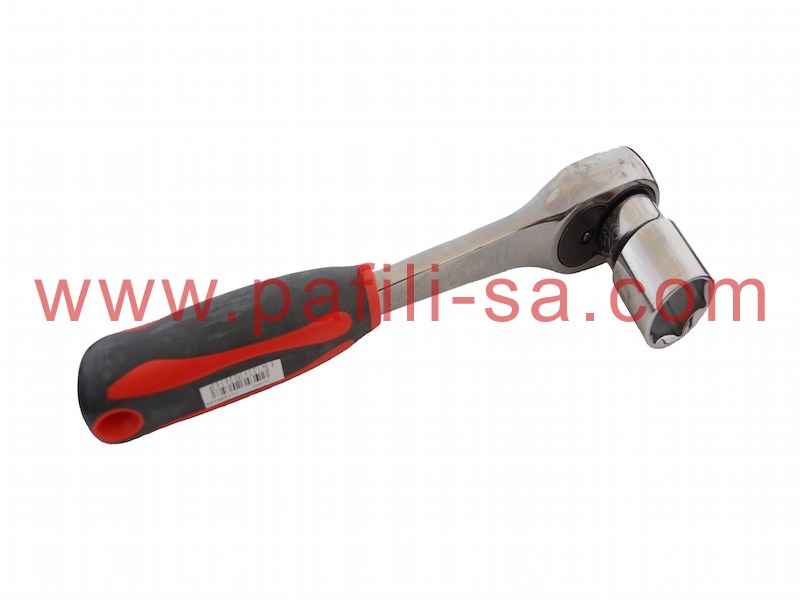

329 Καστάνια

330 Σφιγκτήρας καδρονιών
G-20

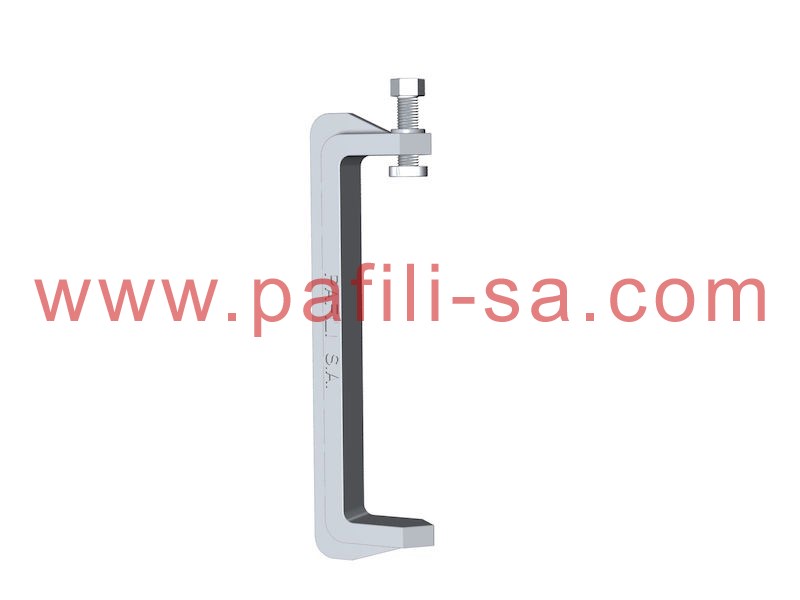

331 Σφιγκτήρας ταμπανιών
G-20

G-20

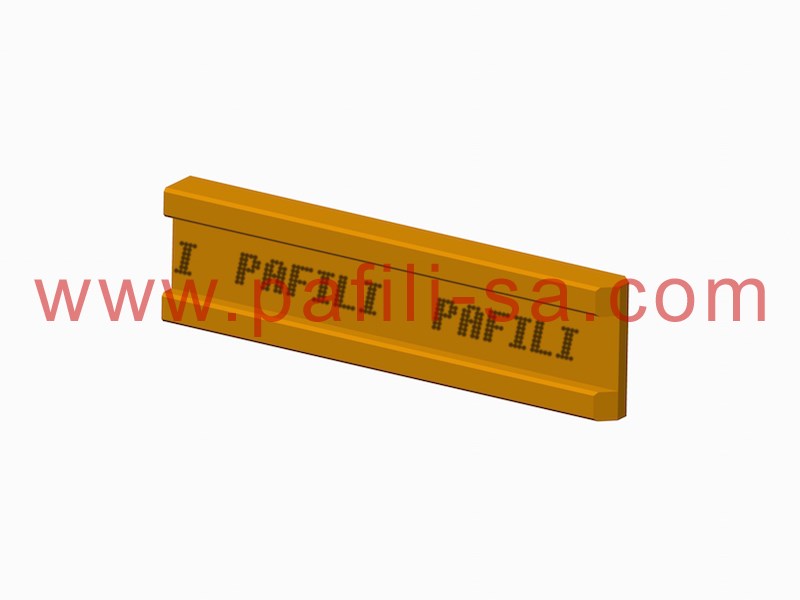

332		L=1.80 m
333		L=2.50 m
334		L=3.30 m
335		L=3.90 m

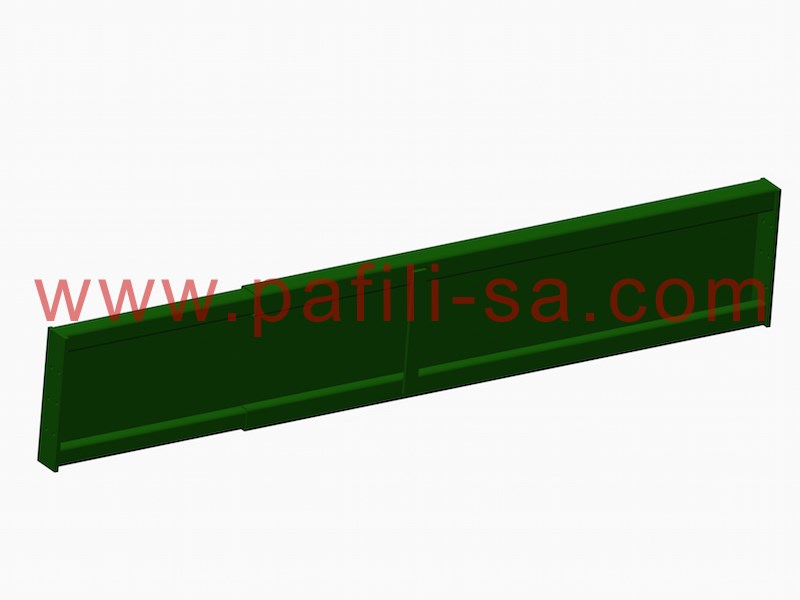

336 Ρίχτι

Κλειδιά
(Πάχος: 80 x 6 cm)

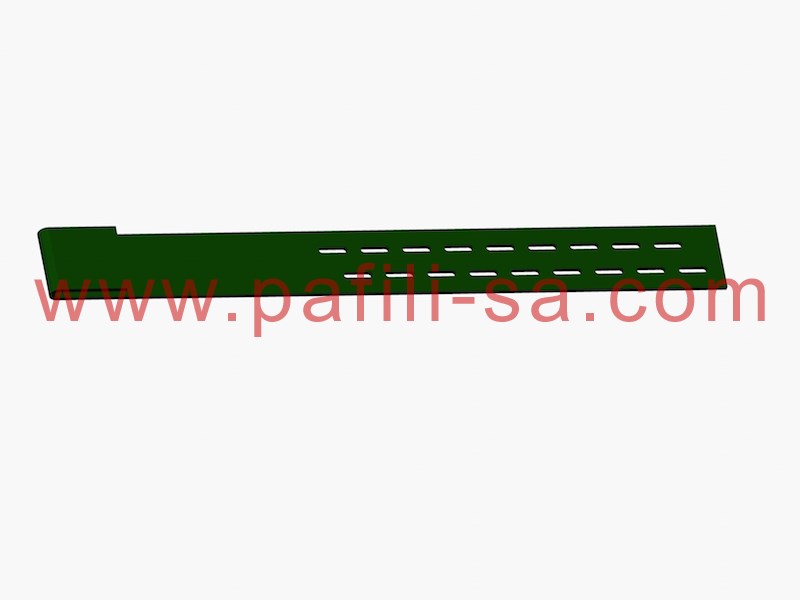

338 Για κολώνα 0.50 m
339 Για κολώνα 0.80 m 340 Για κολώνα 1.20m

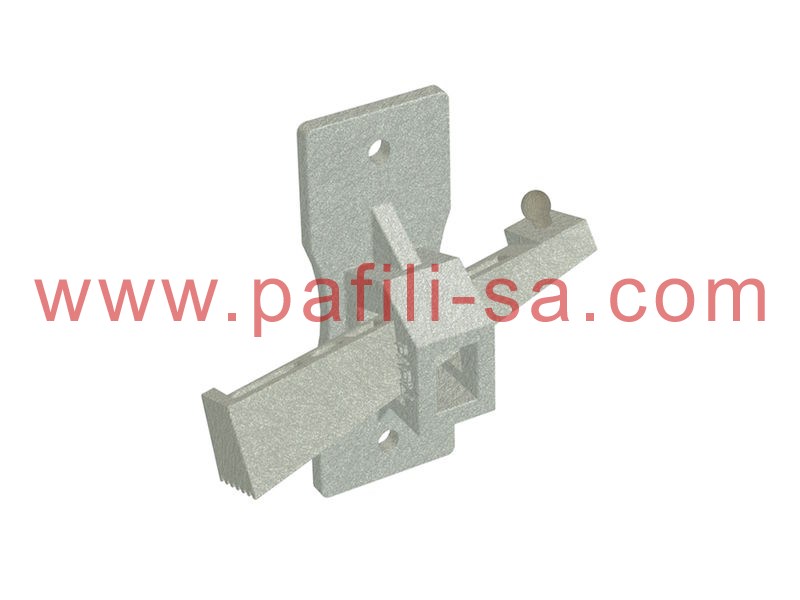

341 Πεταλούδα

342 Γρύλλος

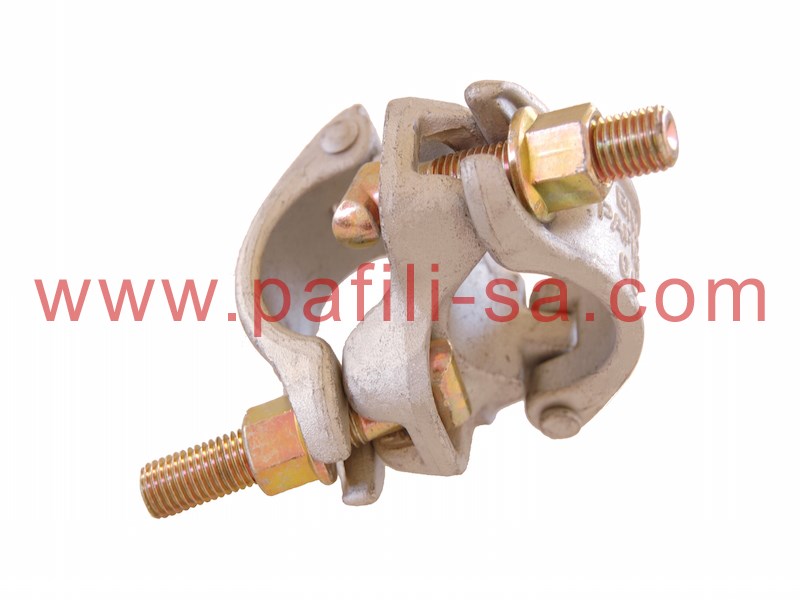

343 Σύνδεσμος σταθερής γωνίας

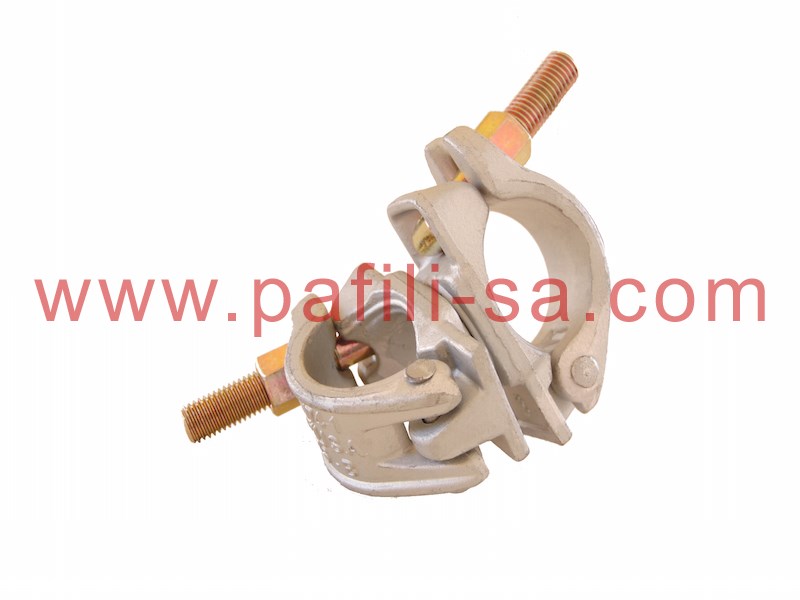

344 Σύνδεσμος μεταβλητής γωνίας

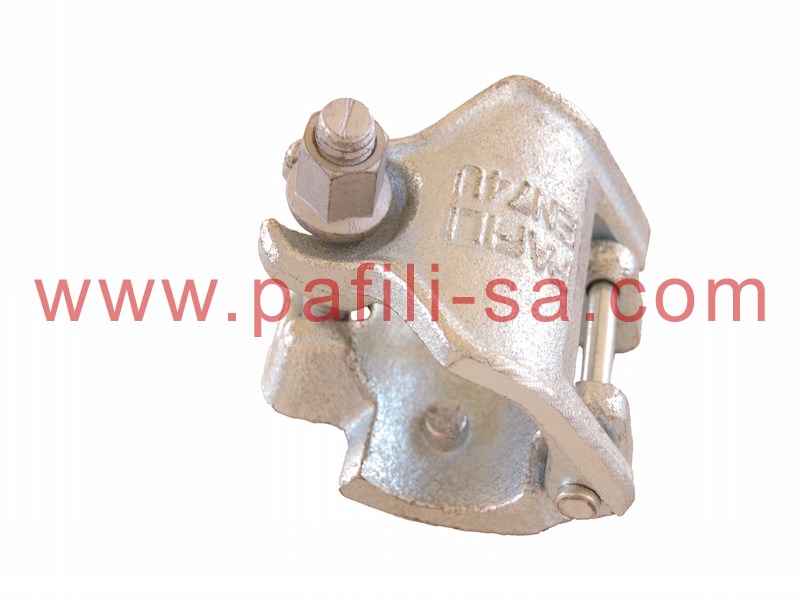

345 Σύνδεσμος ενώσεως σωλήνα

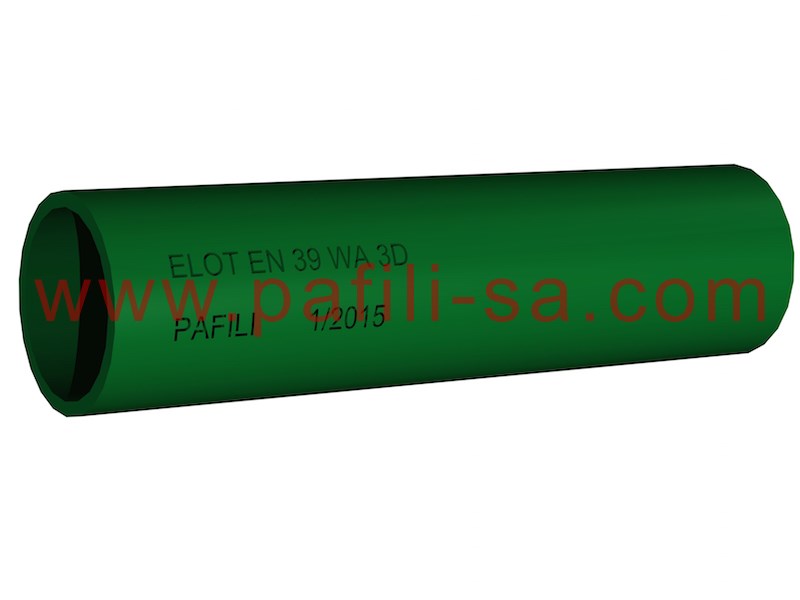

346 Σωλήνας

(Ø48.8 x 3.2mm)

ΣΚΑΛΩΣΙΑ ΜΠΕΤΟΝ ΓΑΛΒΑΝΙΣΜΕΝΗ Τ1
